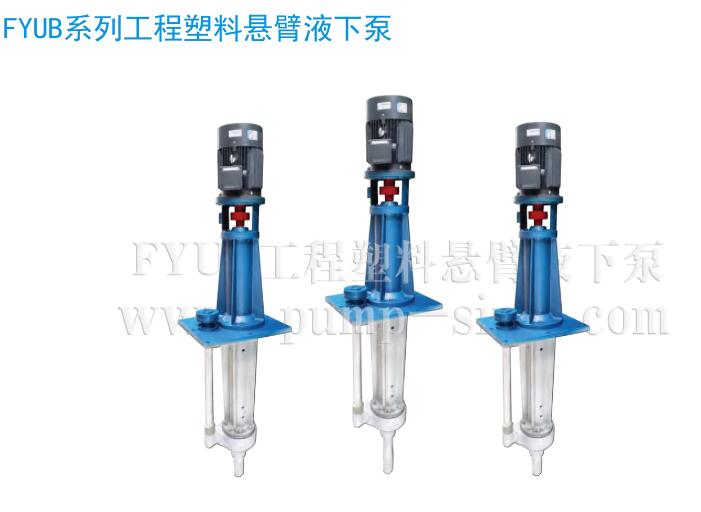

1.該系列懸臂液下泵的結構形式為立式、單級、單吸離心泵。
2.采用高剛性懸臂主軸、無輔助支承結構。

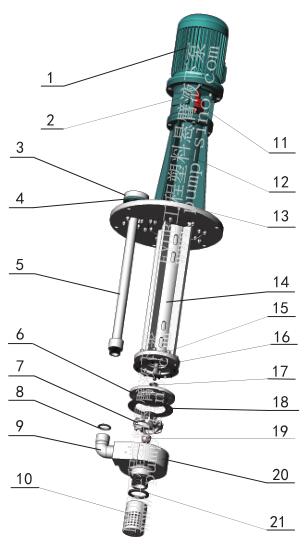

3.懸臂液下泵的主要零部件有（見圖一）

1） 電動機   2）電機座   3）出口法蘭   4）上下支承   5）出液管   6）泵蓋   7）葉輪
8）出液管墊床   9）彎頭  10）濾罩   11）聯軸器   12）軸承座   13）底板   14）接管
15）泵體螺栓   16）包塑主軸   17）葉輪墊床   18）泵蓋墊床   19）葉輪端部組合件  20）泵體   21）濾罩墊床

4.葉輪、泵體等主要過流部件由超高分子量聚乙烯（UHPE）制作，其它液下零部件由耐腐的聚丙烯（PP）、增強聚丙烯（FRPP）等制作。

5.旋轉方向：按標牌的箭頭指示方向旋轉。

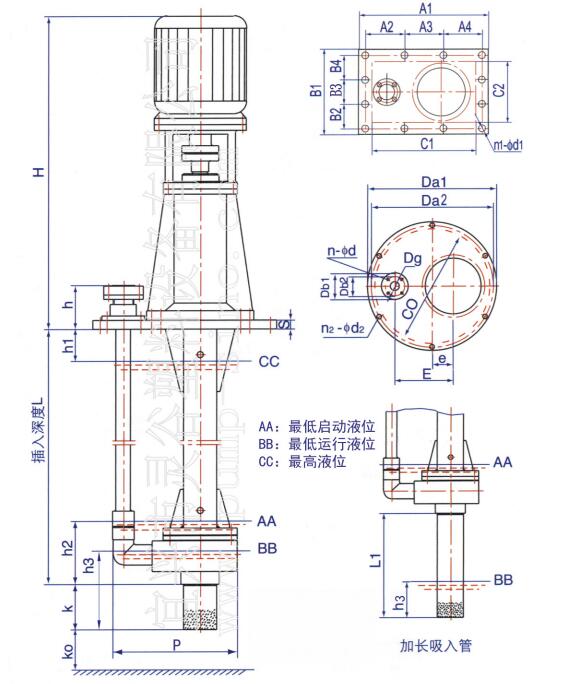

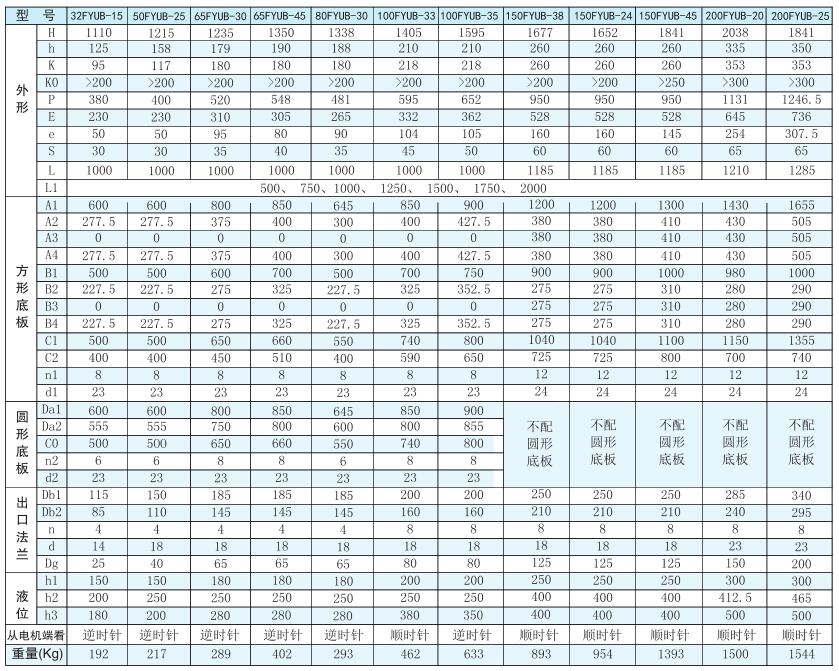

注：　1. 表中法蘭標準：GB/T9124.1-2019，PN10，其他標準按需定制。
　　　2.若用戶所需安裝尺寸與表中不同，訂貨時請加以說明。
　　　3.表中重量為1m時配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。
